2018年UIOT智能家居和中电声学团队达成战略合作，自合作以来双方互惠互利，陆续完成了众多家庭影院项目，获得客户的一致好评。
本次UIOT超级智慧家北沙滩红星店重装升级，继续选择中电声学打造专业影音室展厅，为广大影音爱好者提供极致享受，接下来就让我们一起来品鉴一下吧。
基本信息
房间尺寸：5×3.9×3m
座位数：3个
幕布尺寸：135寸4K高清透声画框幕布
音频系统：7.2.4
设计原则
1、总体性原则
声学设计是总体规划中的一个组成部分,应充分符合总体规划提出的要求。同时声学设计还要充分考虑和周围环境的关系，以及与美学设计，结构设计，机电设计的协同配合。
2、科学性原则
严格遵循声学设计规则制定科学的声学指标，同时制定的声学指标必须可以满足后期科学的验收检测要求。
3、舒适性原则
严格按照“以人为本”的思想，充分考虑人的舒适性，包含人的视觉舒适性、听觉舒适性、感觉舒适性。
4、美观性原则
在满足声学要求的前提下，尽量选择美观性强的材料及结构。
5、实用性原则
选择实用性强的声学产品，根据建筑空间组合的特点，选择合理的结构、施工方案、使声学效果更佳、施工更加方便、缩短更期。
6、环保性原则
室内空间所用的所有声学材料必须符合国家环保标准。
7、经济性原则
在满足使用要求及美观要求的前提下，尽可能降低工程成本。
8、装配式原则
现场施工及产品安装最大程度遵循装配式原则，保证工程顺利、安全、高效完成。
设计依据
（1）《剧场、电影院和多用途厅堂建筑声学设计规范》GB/T 50356-2005；
（2） 《民用建筑隔声设计规范》 GB 50118-2010；
（3） 《厅堂混响时间测量规范》(GBJ76-84)
（4）《建筑隔声评价标准》(GB／T50121-2005)
（5） 《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93；
（6）《声环境质量标准》GB3096-2008
（7）《数字立体声电影院的技术标准》
（8）《小型影院声学设计与认证标准》QB/ZD 01-2013
设计指标
观众厅内无明显的音质缺陷，如回声、颤动回声和声染色等。
较低的背景噪声是听音的前提和基础，只有房间保持安静，才能体验到声轨的每一个细节，音质设计才有意义，否则再好的声音效果都会受到噪声的干扰。以下为不同 NC 曲线对应的人耳的主观感受：
综合考虑：在影院观众厅内空调设备、通风设备、放映设备正常运转的情况下，室内背景噪声值小于35dB或NR30。
良好的隔声意味着：该房间任何时间使用时既不干扰他人，不会受到他人干扰。正常观影时，声级范围约在 85-105dB（A)。因此良好的隔声不仅是对室内背景噪声的保证，也是防止房间使用时对周围敏感房间及环境造成影响。因此，将各项隔声指标规定如下：
墙体 Rw+C≥60dB；
楼板Rw+C≥60dB；
隔声门 Rw+C≥45dB；

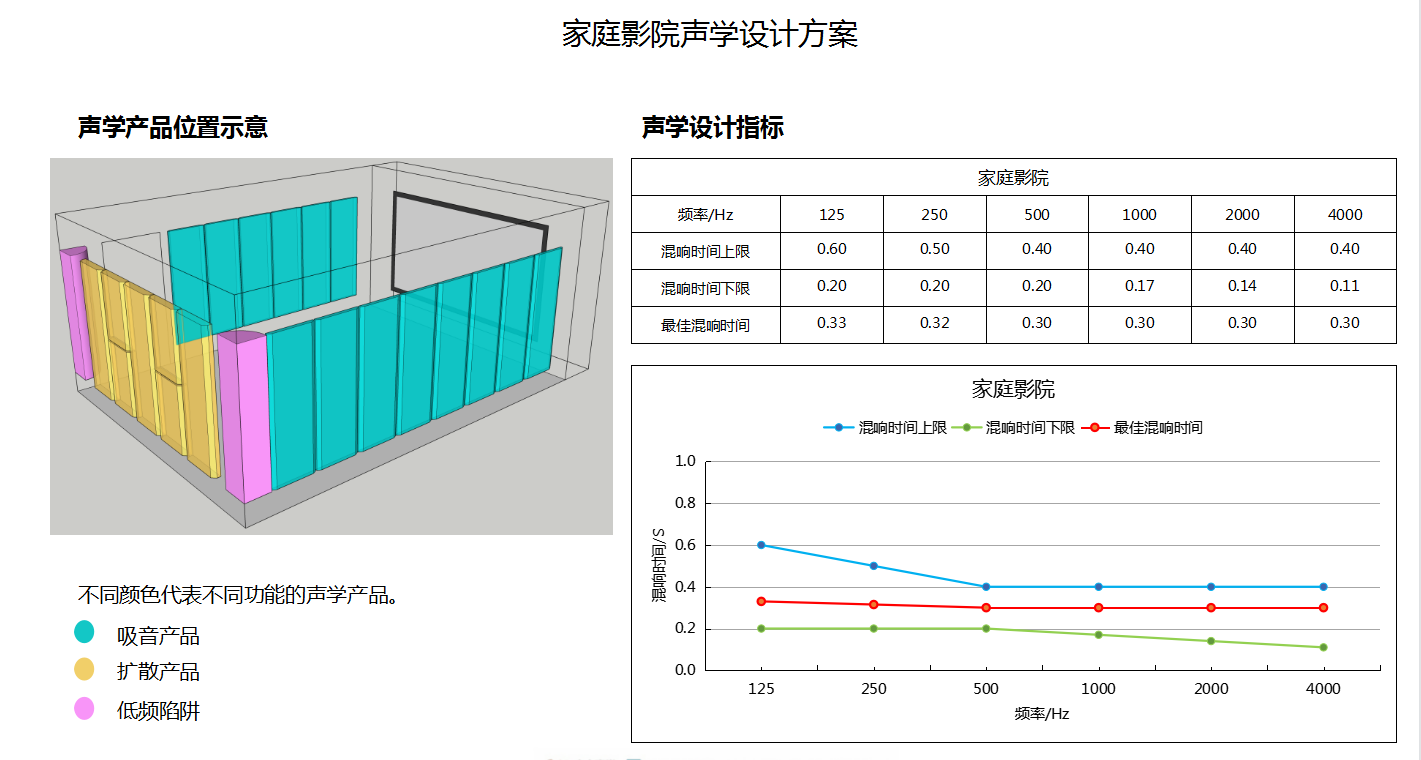

空间用途不同的房间应该有不同的混响时间。由于影院对语言听闻清晰度方面的要求是首要的，所以要求较短的混响时间，以保证语言清晰度，因此混响时间取0.35s（±0.05s）
因为材料的吸声系数是随频率而变化，因此混响时间也随频率而改变。混响时间计算通常采用 125Hz 到 4000Hz 的六个频率。精准地还原声轨录制的音色，需要房间的混响时间频率特性曲线尽可能保持平直，考虑到人耳低频灵明度比高频灵敏度低，同时兼顾吸声处理中高频吸收比低频吸收更容易实现，因此，低频混响时间可略高于中高频。
结论：各频带混响时间范围如下表：
良好的声学设计不仅要保证听众能听到，而且在每个座位听到的响度基本一样。因此，我们规定正常放映时，观影区的 100Hz~4000Hz 范围内各频带倍频程声压级最大值与最小值之差不应大于 6dB，最大值与平均值之差不应大于3dB。
声学分析
房间原始尺寸：长度为5m，宽度为3.9m，高度为3m，房间长宽高比例为1.67:1.3:1。 （房间高宽比为0.769，房间长宽比为1.282）
推荐房型比例
结论：房间比例处于杜比认证建议的合理范围内，在该尺寸比例下，房间内部各方向共振频率简并（重叠）可能性会比不合理的房间尺寸的可能性小很多，这在房间建造初期就能对音质提供良好的支持，一定程度上对声染色有所改善。
房间平行墙面、地面与顶面之间为平行面，易形成颤动回声。
原始空间墙体几乎没有任何吸声作用，混响时间高于设计目标0.35秒。
观影时，影院低音炮低频能量巨大，震感极强，为了防止楼上及相邻敏感空间受到噪声干扰，该房间必须整体做隔音处理，门洞是房间的主要漏声环节，普通木门的计权隔音量Rw＜15dB，无法满足要求。
解决方案
为保证室内语言清晰度，降低室内混响时间，改善室内音质，消除回声、颤动回声和室内声场不均匀等声学缺陷，控制室内背景噪声，采取以下建声处理措施：
为了避免观影时产生的声音影响周围环境，同时也为了避免外部噪声传到室内，隔声方案为“房中房”，彻底隔绝室内外噪声的相互干扰。
新砌墙体采用双层120mm厚红砖墙，中间预留深度为100mm的空间，计权隔声量Rw＞55dB
门洞处采用“声闸”结构，即一扇专业隔声门，计权隔声量Rw＞40dB。
根据美学设计师的效果图及CAD图纸，我们经过仔细的声学计算，在保证美学效果的前提下，给出如下方案：
靠近幕布的两侧墙：靠近幕布的两侧墙，采用具有吸音且起到装饰效果的吸音画，主要控制来自侧墙的一次反射声，为观众提供更加纯粹、干净的直达声，有更好的观影体验。
天花：根据效果图，影院天花部分采用星空顶，即吸音板穿光纤的构造，控制来自天花的一次反射声。
后墙：影院后墙采用扩散画，同时墙角安装低频陷阱有效解决墙角驻波问题。
地面：采用10mm厚吸声地毯。
饰面：饰面采用3dB无损透声布，透声性能满足100~10000Hz之内各个频带的声音衰减量小于3dB。
二、设计效果图
该展厅采用新中式风格，设计主题为禅修悟道。朴质空、灵之美。古朴的中式风格，简约却又不失雅致，没有千篇一律的雍容华贵，没有土豪般的金碧辉煌。不浮华，不燥动，精心的设计尽享恬静。
三、施工过程图
四、完工效果图
五、完工声场测试
混响时间测试点位：
测点位置处于房间对角线三等分处。声源位置处于顶角位置，距三个界面均大于0.5m。具体位置如下图
测试数据如下：
在125Hz-4000Hz范围内，实际的混响时间均处于要求的范围内，且混响时间较为平滑。

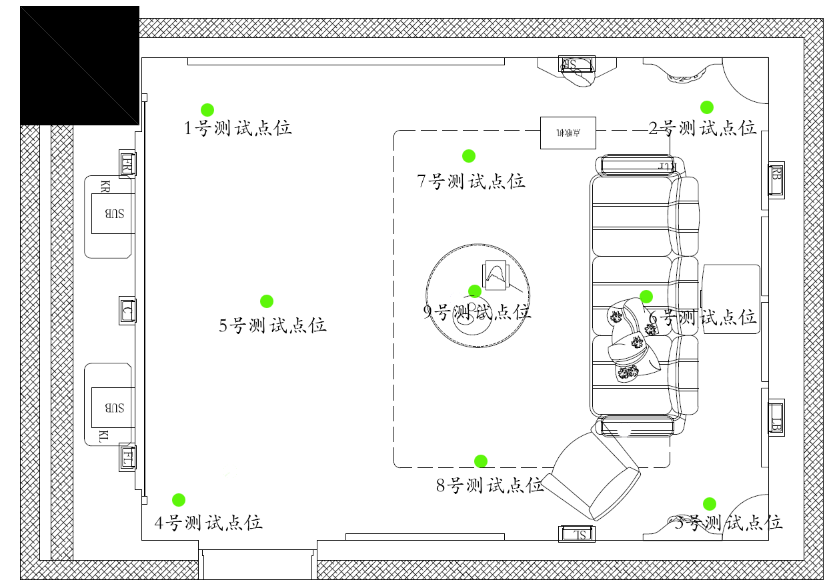

房间内部共有9个测试点位，测点位置如下图：
各测点位置声压级如下：
9个测点平均声压级为71.4dB（A），各点位与平均值之差的最大值为2.3dB（A）。符合声场不均匀度要求（最大值与平均值之差不应大于3dB）。
本项目影音室位于北京市北沙滩红星美凯龙四层UIOT超级智慧家，欢迎各位影音爱好者莅临体验。
